Sfondo:Con l'aumento della scala dell'estrazione del carbone e del livello di automazione dell'estrazione del carbone, il carico elettrico sui volti di lavoro è in costante aumento. Per ridurre la caduta di tensione e aumentare la distanza di alimentazione, molte miniere di carbone di grandi e medie dimensioni in Cina hanno adottato un alimentatore da 3,3 kV. In risposta alle politiche nazionali di risparmio energetico e riduzione delle emissioni e per ottimizzare le prestazioni di avvio del motore, molti produttori nazionali di apparecchiature minerarie hanno iniziato a sviluppare dispositivi di controllo della velocità a frequenza variabile a prova di fiamma da 3,3 kV.

Questi dispositivi utilizzano la tecnologia di rettifica a frequenza variabile a tre livelli, che richiede due serie di alimentatori trifase con una differenza di fase di 30 gradi nella parte anteriore dell'apparecchiatura.

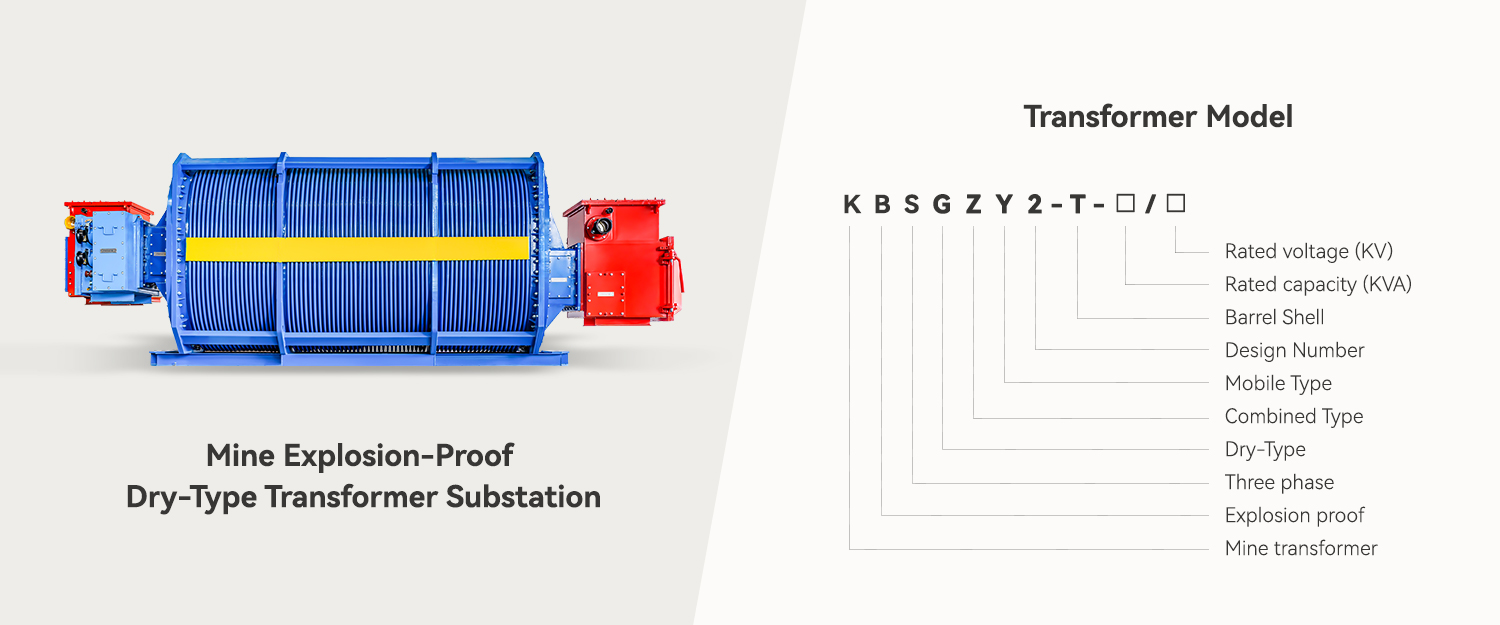

Attualmente, in Cina, è stato impiegato il metodo di utilizzo di due trasformatori per l'alimentazione, il che presenta svantaggi come costi elevati, grandi volumi e mancanza di misure di protezione corrispondenti. Le sottostazioni mobili della serie KBZSGZY forniscono energia agli inverter a frequenza variabile ignifuga e comunicano con loro per monitorare lo stato operativo delle apparecchiature, eseguire l'isolamento dei guasti e consentire il controllo centralizzato. Questo prodotto può essere ampiamente utilizzato nelle miniere di carbone per fornire energia ai dispositivi di controllo della velocità a frequenza variabile ignifuga utilizzando la tecnologia a tre livelli a tensioni di 1140V e 3300V.

Principio di funzionamento:La sezione del trasformatore a frequenza variabile è progettata per ottenere due serie di alimentatori trifase con una differenza di fase di 30 gradi attraverso la doppia divisione a bassa tensione. Uno schermo elettrostatico è posizionato tra le sezioni ad alta e bassa tensione e il livello di isolamento delle bobine a bassa tensione viene elevato a una tensione nominale di 10KV per soddisfare la tensione in modalità comune più elevata generata dal raddrizzatore a frequenza variabile del lato secondario.

Un interruttore di isolamento e un interruttore sono installati all'interno dell'interruttore ad alta tensione per scollegare l'alimentazione di controllo e la corrente di carico. La fonte di alimentazione principale viene monitorata e l'isolamento dei guasti viene eseguito utilizzando un sistema di protezione completo con PLC. Il trasformatore ausiliario è protetto contro la sovracorrente usando i fusibili.

L'interruttore a bassa tensione utilizza un design a doppio circuito e utilizza due sistemi di protezione completi PLC per monitorarsi e controllarsi a vicenda, completando il monitoraggio delle operazioni delle apparecchiature e l'isolamento dei guasti.

Sia gli interruttori ad alta che quelli a bassa tensione comunicano con gli inverter a frequenza variabile a valle, consentendo funzioni di bloccaggio di fase e interblocco per prevenire danni alle apparecchiature dovuti a errori operativi.

Interruttore a prova di esplosione mineraria

PBG --/-Y serie Interruttore a vuoto ad alta tensione per sottostazione mobile a prova di esplosione della miniera.

Scatola di protezione a bassa tensione serie BBD --/-Y per sottostazione mobile a prova di esplosione della miniera.

Interruttore a vuoto ad alta tensione a magneti permanenti serie PKBG --/-Y per sottostazione mobile a prova di esplosione della miniera.

Specifiche tecniche

1. incorpora un controllore logico programmabile industriale importato (PLC) e un'interfaccia uomo-macchina (GOT) per formare il sistema di controllo del nucleo. Offre la prestazione stabile, la protezione precisa e la manutenzione facile.

2. Utilizza uno schermo HMI (GOT) per la visualizzazione dello stato operativo, dei parametri elettrici e delle notifiche di guasto.

3. Regolazione della corrente continua con una dimensione del passo di 1A.

4. L'unità è dotata di scomparti separati per interruttori automatici, interruttori di isolamento e cablaggio, consentendo la manutenzione dal vivo e garantendo un funzionamento e una manutenzione sicuri e affidabili.

5. Ha una dimensione compatta, una struttura razionale e un funzionamento intuitivo, così come un meccanismo di chiusura doppio di accumulo di energia elettrica e manuale.

6. Le funzioni di protezione complete includono sovraccarico, cortocircuito, sovratensione, sottotensione, perdite, blocco perdite, perdita di fase, sovratemperazione, blocco del gas eolico, arresto di emergenza dell'alimentatore a monte e proteggere il guasto del feedback laterale a bassa tensione della sottostazione mobile.

7. Il sistema di protezione intelligente basato su PLC offre funzioni di autocontrollo, diagnosi dei guasti, ispezione e memoria. Fornisce monitoraggio in tempo reale e visualizzazione digitale dello stato operativo e degli indicatori di guasto, facilitando l'uso del sistema, la manutenzione, la diagnosi dei guasti e la risoluzione.

8. Design modulare con interfacce di comunicazione standard RS232/485, fornendo potenti capacità di comunicazione e controllo a distanza.

9. Tutti i guasti vengono eliminati guidando l'interruttore del vuoto laterale ad alta tensione attraverso le linee del segnale, riducendo così la corrente di interruzione. Ciò supera anche il problema delle zone morte nell'avvolgimento del trasformatore a bassa tensione al circuito dell'interruttore a bassa tensione, garantendo la capacità di scollegare i guasti causati dalle perdite.

10. la scatola di protezione ha quattro circuiti su ogni lato per l'uscita, accomodante carichi multipli.
